재   질

상용온도

(℃)

최도사용온도

(℃)

특     징

Plane Steel

800

900

 저가로 기계적 강도가 크다.

304 S. S

900

1,000

 내산,내열성이 양호 유황환원성 GAS에 약하다.

304 LS. S

900

1,000

 304보다 탄소함유량이 낮고 내입계부식성임.

321 S. S

900

1,000

 Ti을 함유하므로서 304보다 내식성이 크다.

 입계부식에 대해 내식성이 우수하나 유항,환원염에 약하다.

316 S. S

900

1,000

 Mo를 함유하고 있어 내산,내식,내알카리성이 있음.

316 LS. S

900

1,000

 316보다 탄소함유량이 낮고 내산성,알카리성에 316보다 우수하다.

310 S. S

950

1,050

 Ni,Cr을 많이 함유하고 있고 내열,산화에 저항력이 우수한 최적의 고온

 강도를 가지고 있다.

347 S. S

900

1,000

 Nb-Ta 함유하고 있어 304SS보다 우수한 내식성이 있으며 입계부식에

 대한 내식성이 우수하다.

446 S. S

1,050

1,125

 고 Cr강으로써 내열성,내산화성에 특히 우수하며 유황,환원성 가스에

 강하다.

50Co-30Cr

1,100

1,200

 내열,내식성이 우수하며 황상화 분위기에 저항력이 우수하다.

Inconel 600

1,180

1,250

 고 Cr,Ni강으로 내열내식환원염에 강하다.

incoloy 800

870

1,000

 고온에서 산화분위기,고온강도가 두수하며 고온부식에 있어 304보다

 수명이 10배정도 길고 열충격에 강하다.

Kanthal Al

1,100

-

-

 고온에서 산화에 대해 저항력이 우수하지만 재수정화 때문에 파괴되기

 쉽다.

80Ni-20Cr

Oxi 1,000

Red. 1,000

1,250

 고온에 기계적 강도가 우수하고 내식성에 강하지만 황산성 분위기에는

 권장하지 않는다.

Kurimax^*

1,200

1,400

 화학약품과 연소가스에 저항력이 우수하고 액체구리에 의한 부식 저항이

 강하다.

Hastelloy B

800

1,100

 내열,내식성이 우수하며 특히 염산 유산에 강하다.

Hastelloy C

1,000

1,100

 내산성,환원성 분위기에 특히 염소 GAS에 강하다.

gastelloy X

1,175

1,250

 내산성,환원성 분위기에 저항력이 우수하다.

Haynes Alloy 25

980

1,100

 고온에서 산화탄소 처리된 대기에 저항력이 우수하다.

Titanium

Oxi 250

Red. 1,000

-

-

 염소,초산,산,염소 및 염수 등에 대한 내식성이 좋지만 고온에서는 쉽게

 산화되고 부서지기 쉽다.

Monel

500

600

 수포,고압,부식에 우수한 저항력을 가지고 있다.

Tantainum

Oxi 300

Red. 2,200

-

-

 모든 산성에 대해 높은 저항력을 가지고 있는 우수한 내열재료지만 고온

 의 대기에서는 쉽게 산화되고 부숴지기 쉽다.

Teflon Coating

200

-

-

 저온에 사용. 내약품성이 우수

Glass Coatin

350

-

-

 내약품성이 우수

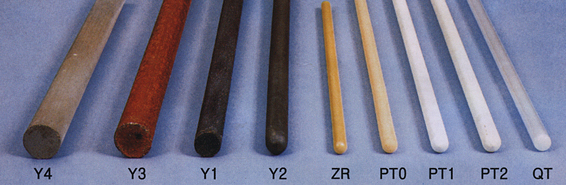

재  질

기  호

상용온도

(℃)

최고사용

온도(℃)

특성 및 적요

QT

1,000

1,000

 투명/불투명이 있고 전자 내열성에 잇어서 조금 좋다.

 급냉/급열에 견디지만 강도는 낮고 Alkali에 약하고 산성에 강하다.

 수소환원 GAS는 기밀성이 떨어진다.

Mulite

PT2

(JIS 2)

AS 또는 NC

1,400

1,500

 고 알루미나(Al₂O₃) 자기질 열간의 연화가 작고 열쇼크 저항이 양호하다.

 (석탄로,중유로,전기로의 축정용)

Mulite

PT1

(JIS 2)

AS 또는

HB

1,500

1,600

 반융아루미나(Al₂O₃)를 소결한 것이고, PT2 보다도 우수하다.

 급냉/급열에 약간 강하고 용융금속,연속 GAS에 강하다.

 (가열로,축열실의 고온도측온용)

알류미나

PT-O

1,600

1,800

 PT1보다 더욱 우수하고, 화학안정성도 특히 우수하다.

 (스라브용강,용융 유리등의 측온용)

Cermet

(Chrome-

Alumina)

PT-1

1,300

1,400

 내열,내마모에 우수하고 동 기타 용융비철금속 측정에 적당하다.

Cermet

(Chrome-

therm)

2,040

1,600

2,200

 열전도에 우수하고,열쇼크에 강하고 용융금속에 있어서 내식성이 좋다.

 고온산화분위기 중에서 수명이 짧다.

 (용강연속침적용)

Silicon

카바나이트

(CARBIDE)

Y1 SIC

1,650

2,300

 중송분위기 중에서는 2200℃까지 측온 가능하고 산알카리에 대해서

 침식되지 않는다.

 (아연,알미늄,연,동 등의 용융온도의 측정용)

씨리콘

카바나이트

Y2 SIC

1,650

2,300

 기밀성 열쇼크에 강하고 고온하 내식 내마모가 우수하고 1700℃까지의

 산화환원성 분위기 중에서의 측온용

씨리콘

카바나이트

Y3 SIC

1,500

1,700

 열전도성이 좋아서 산화물계의 것보다 정확한 온도 측정에 좋다.

 급열/급냉에 의한 열충격 저항성이 높다.

씨리콘

카바나이트

Y4 SIC

1,550

1,750

 상기와 같은 우수한 성능을 가지고 있고 Si₃N₄를 포함하고 있다.

 특히 용융알미늄 측온용에 가장 적합하다.

씨리콘

카바나이트

ZR 1076

1,900

2,400

 재결정 알루미나와 같은 정도의 내열 충격성이고 기밀질이다.

 강알카리 염이나 알카리금속 이외의 용융금속에 대해서 화학적으로

 안정하다.
